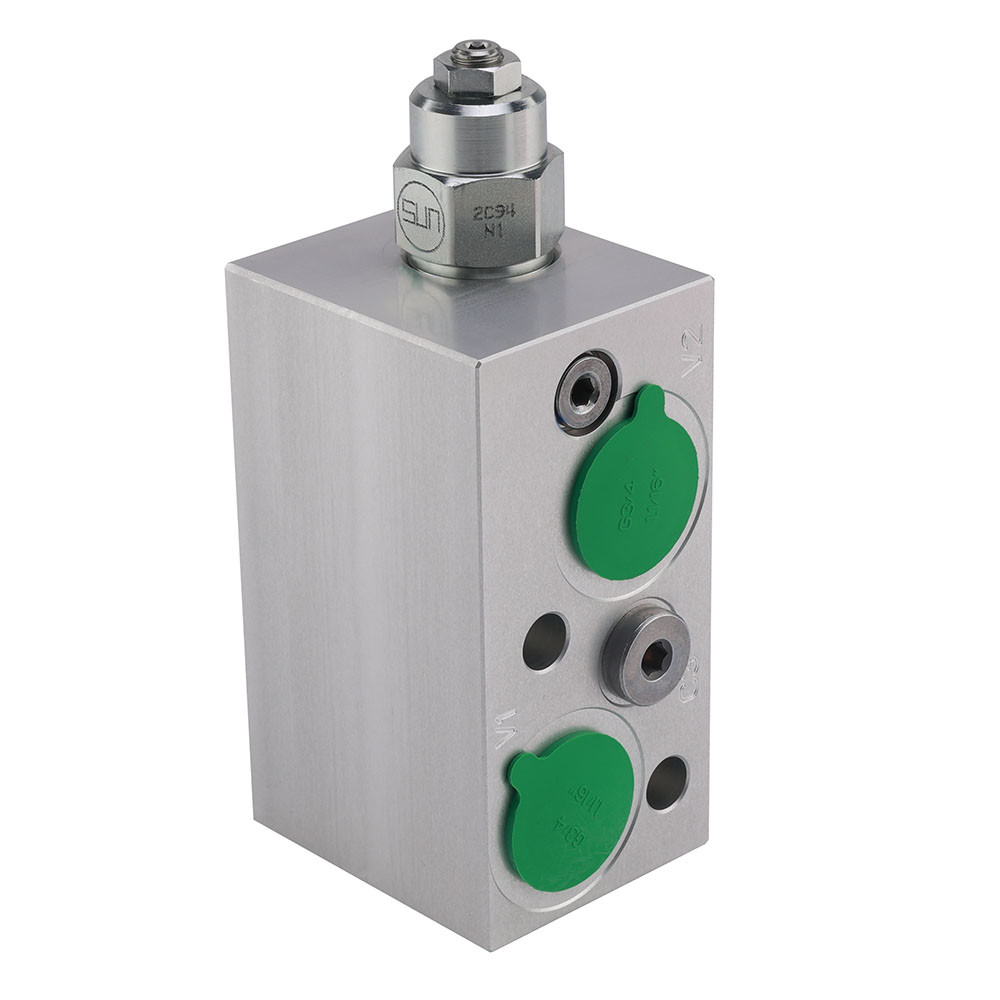

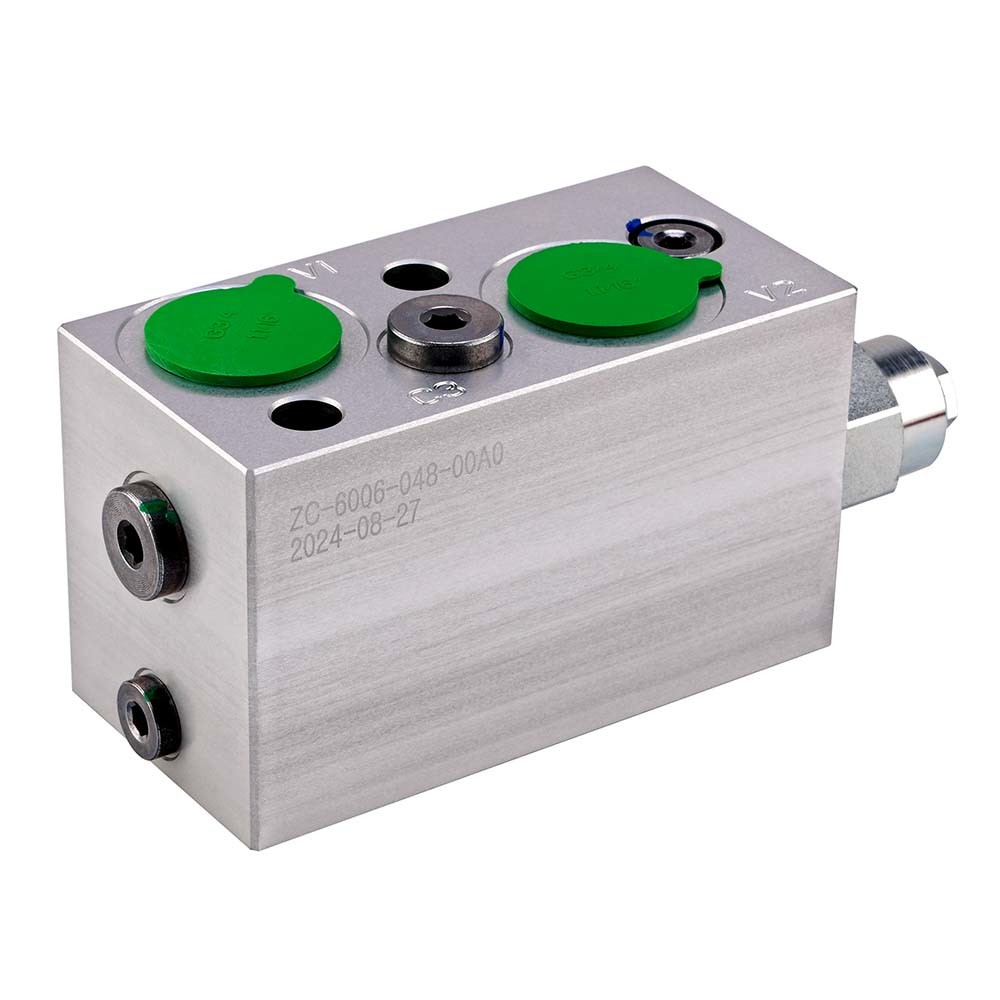

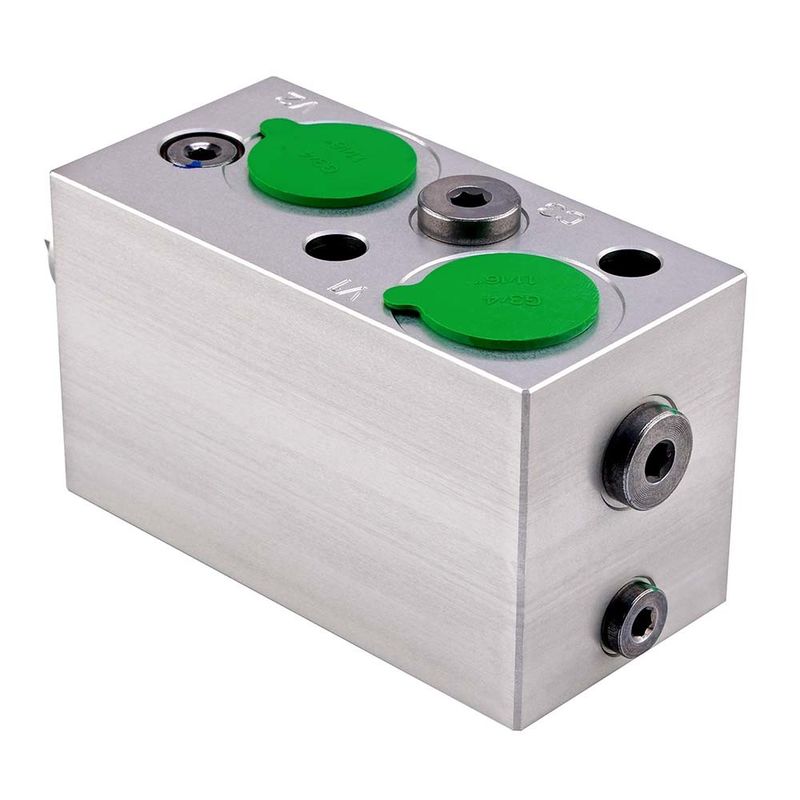

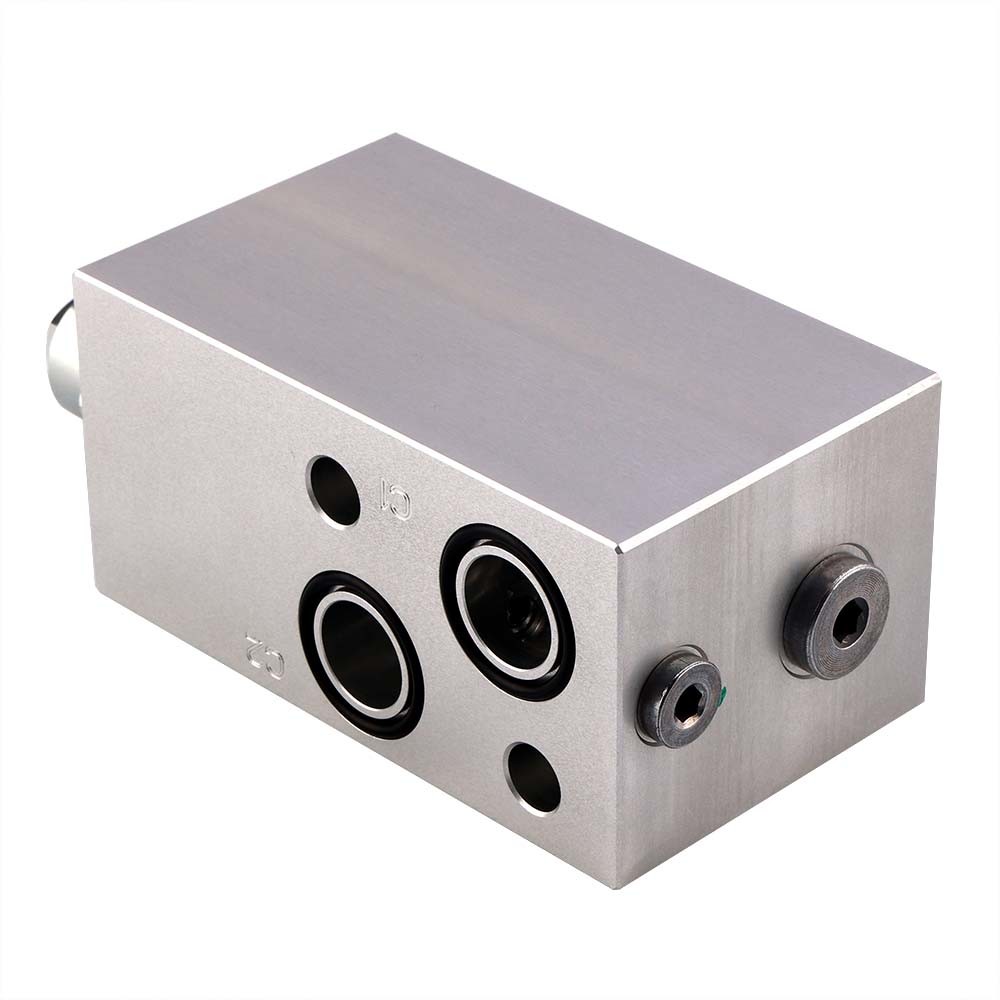

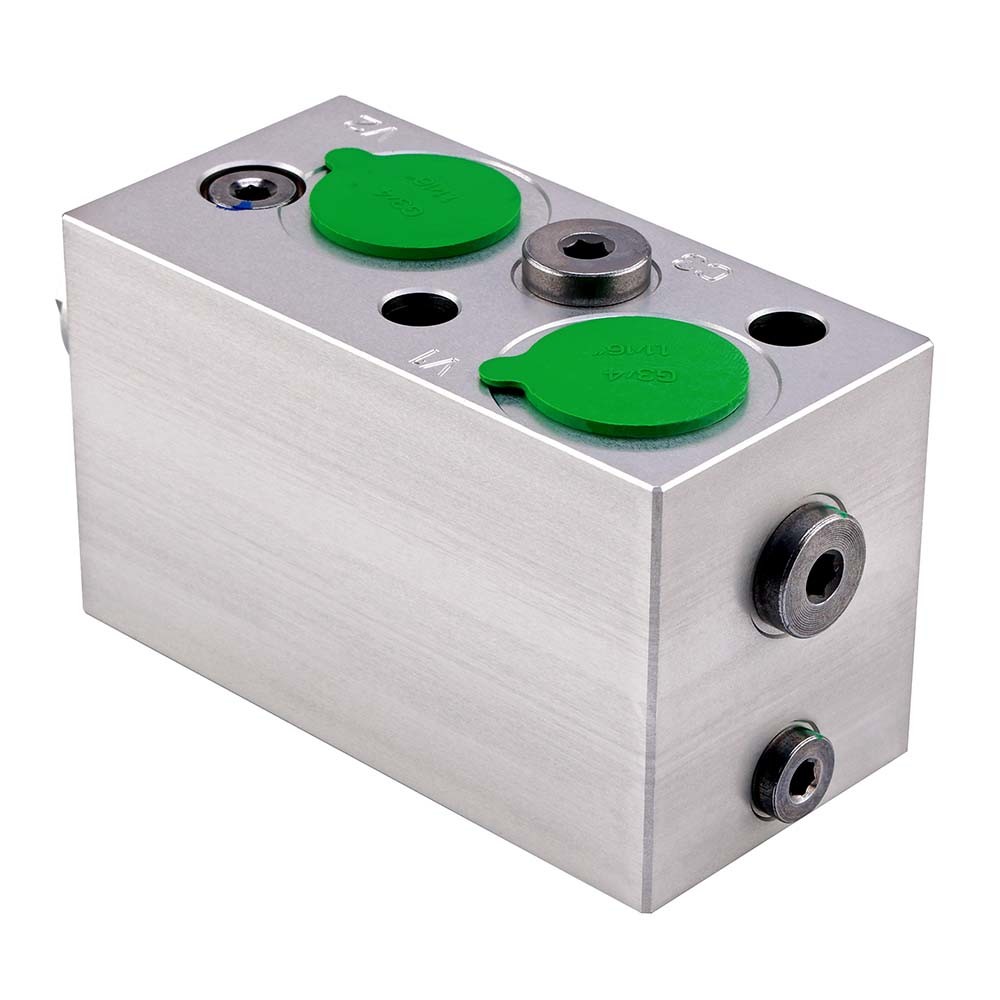

Integrierte hydraulische Gelenkventile Hydraulische Umkehrventile Aluminium CNC-Bearbeitung

Hydraulische Steuerklappen Hydraulische Umkehrklappen Aluminium CNC-Bearbeitung Dienstleistungen

Der hydraulische Kollektivblock besteht aus einem festen Metallverarbeitungsblock.die Hohlräume des Kartuschenventils und der Ölausgang von Rohrverbindung und Flansche befinden sich auf der Oberfläche des hydraulischen KollektivblocksEs verfügt über das Loch, das das Ventilmaul verbindet, das die komplexe Funktion des zwischen den Komponenten verbundenen Ölkanals realisieren kann [1] [2].Da die Anzahl der Löcher auf einem hydraulischen Kollektorblöcke in der Regel Dutzende erreichen kann, Hunderte, für die Konstruktion Personal, die Gestaltung des Kanals ist nicht nur eine Menge Arbeit, auch die Überprüfung des Kanals Verbindung Beziehung richtig oder nicht, ist schwieriger geworden.Die herkömmliche Kontrollmethode basiert auf Linien, komplexe integrierte Block sechs Ansichten und die zahlreichen Zickzack-Abschnitte, die Raumvorstellungskraft des Konstrukteurs nutzt, um die innere Beziehung zwischen den Löchern zu analysieren.Es ist schwierig für den Menschen allein, gegenseitige Interferenzen zwischen komplexen Löchern zu finden.Das virtuelle Design (VD) basiert auf dem computergestützten Design und ist eine neue Designmethode, bei der die Virtual Reality-Technologie entwickelt wurde.Der hydraulische Kollektivblock ist mit Hilfe einer virtuellen Konstruktionsmethode entworfen worden, um dem Konstrukteur eine vollständigeDas Designverfahren wird mit Hilfe der Methode der physikalischen Modellierung simuliert.das Verhältnis zwischen den Beobachtungslöchern und dem Montageergebnis des virtuellen Modells [3]. Es reduziert die Arbeit der Konstrukteure und erhöht die Zuverlässigkeit des Kalibrierprozesses [4] Merkmale der virtuellen Konstruktion des hydraulischen Kollektivblocks:(1) Freundliche und intuitive Softwareoberfläche(2) Praktische und bequeme Gestaltung.(3) Starke Funktion der Konstruktion und parametrierten lokalen Modifikation im dreidimensionalen Raum zu bringen große Bequemlichkeit für die Konstrukteure zu optimieren das Design des Ventilblocks. (4) Offene Datenbank-Systemstruktur, die dem Benutzer große Bequemlichkeit bietet, um die Daten aller Arten von Ventilen zu pflegen, zu ändern und hinzuzufügen.einschließlich Garnpatronenventil, zweiseitiges Kartuschenventil, alle Arten von Plattenventilen, Schraubloch, Bohrrohr, Überlaufventilloch, leichtes und benutzerdefiniertes Loch und eine geeignete Lochgestaltung.
