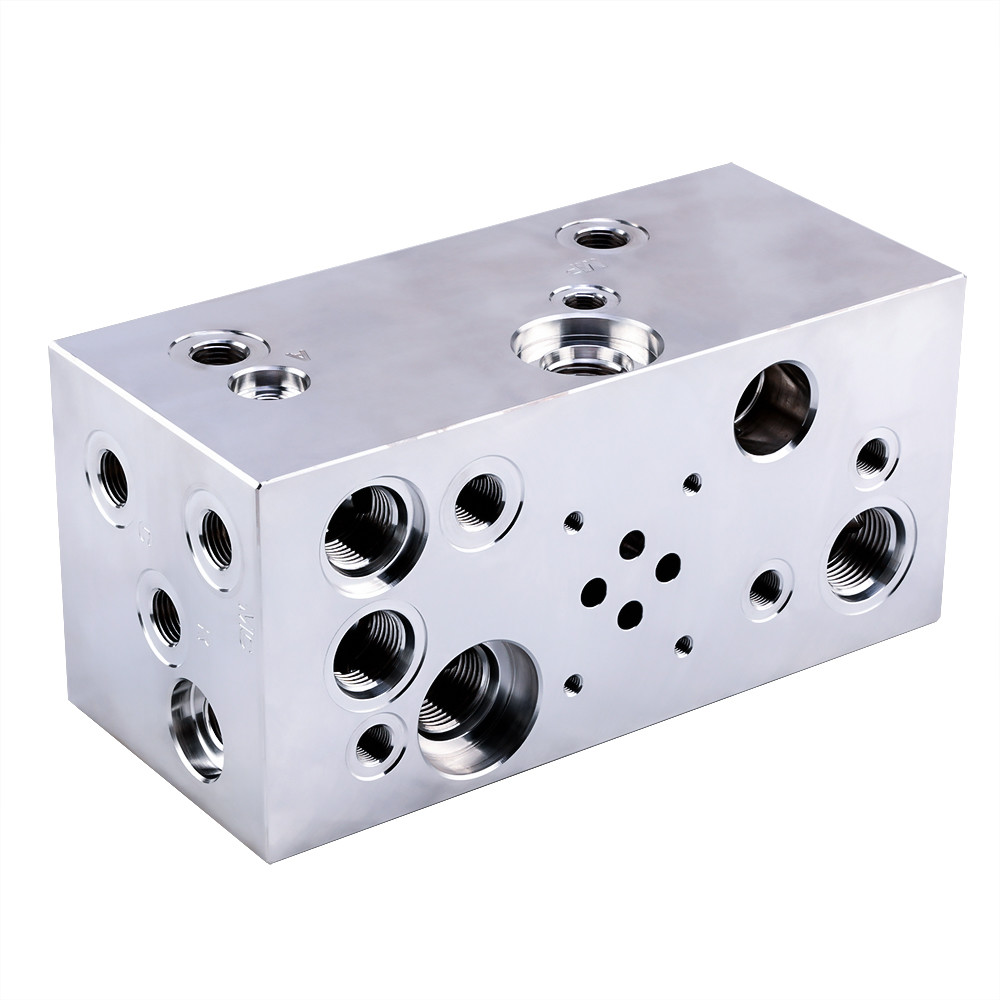

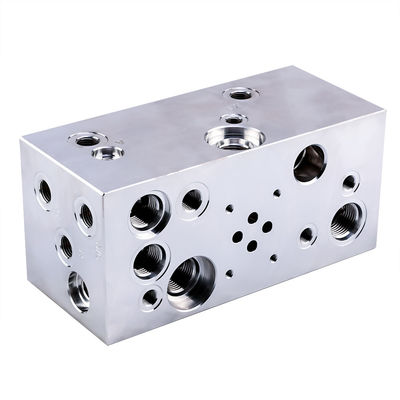

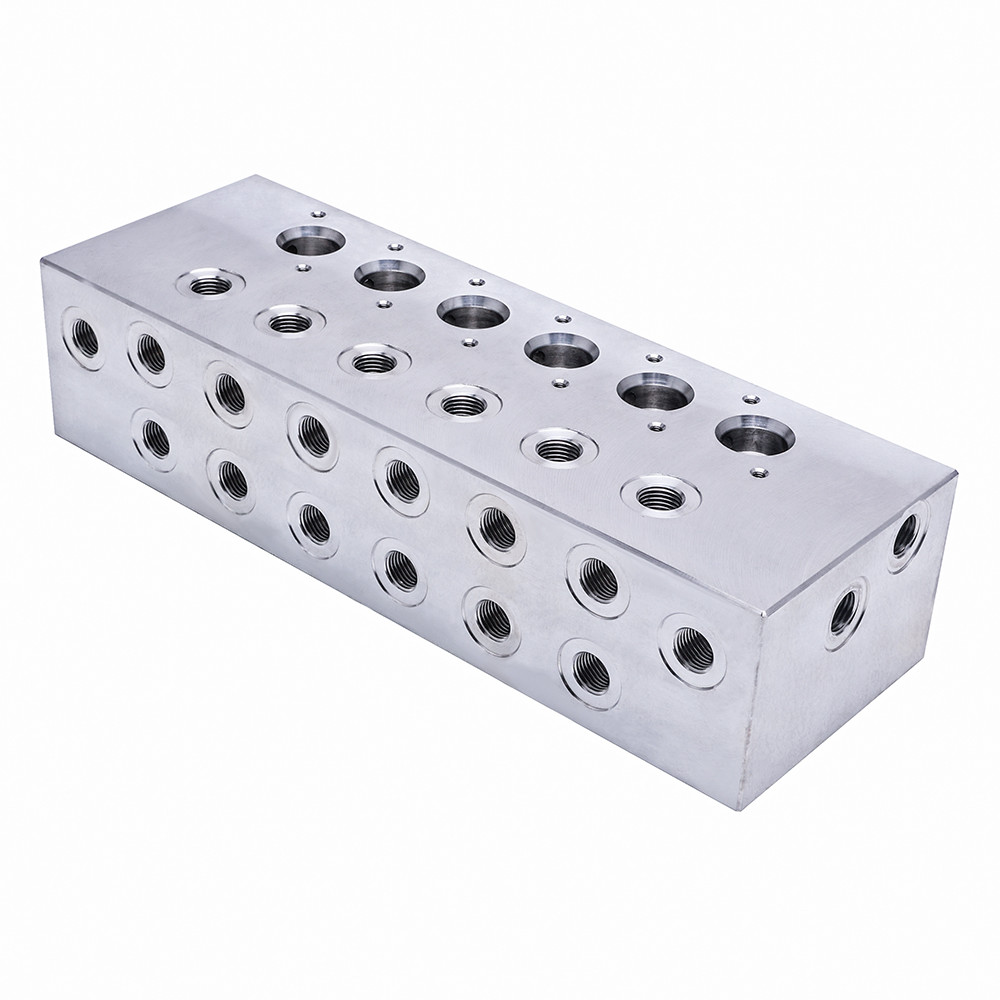

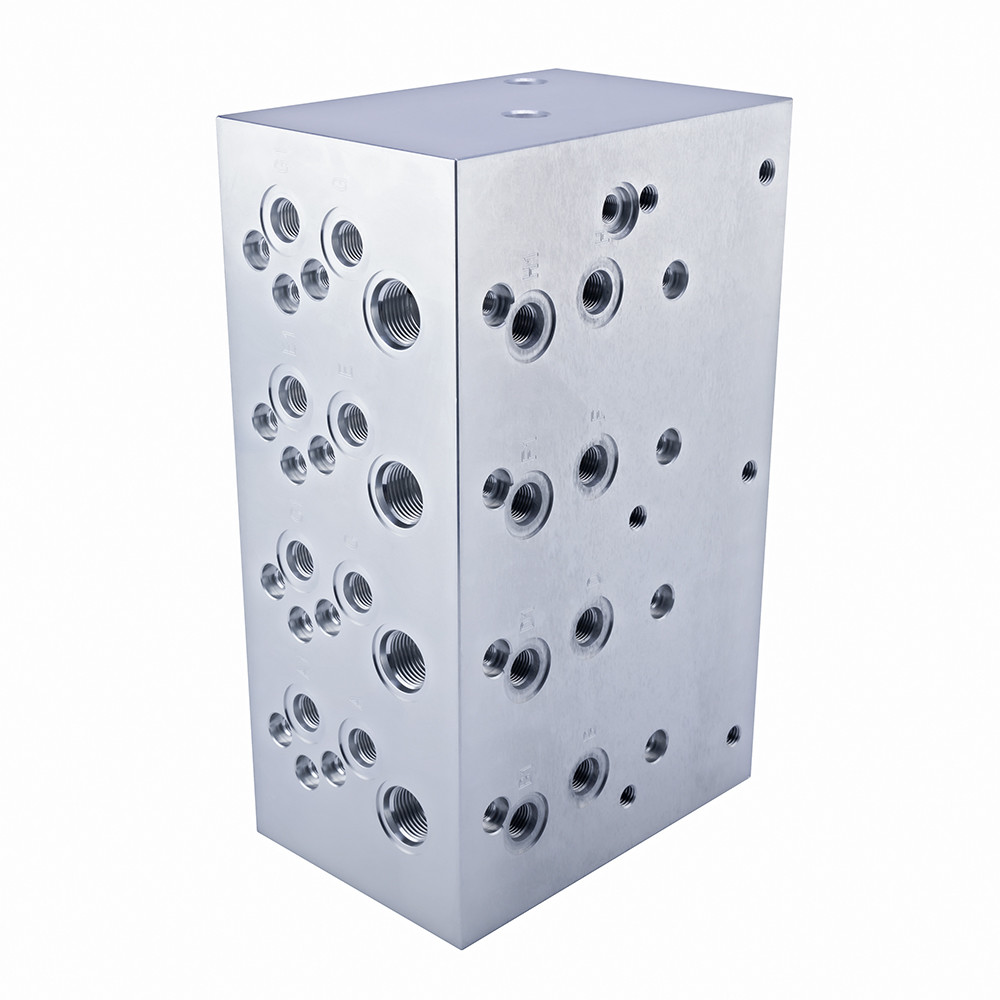

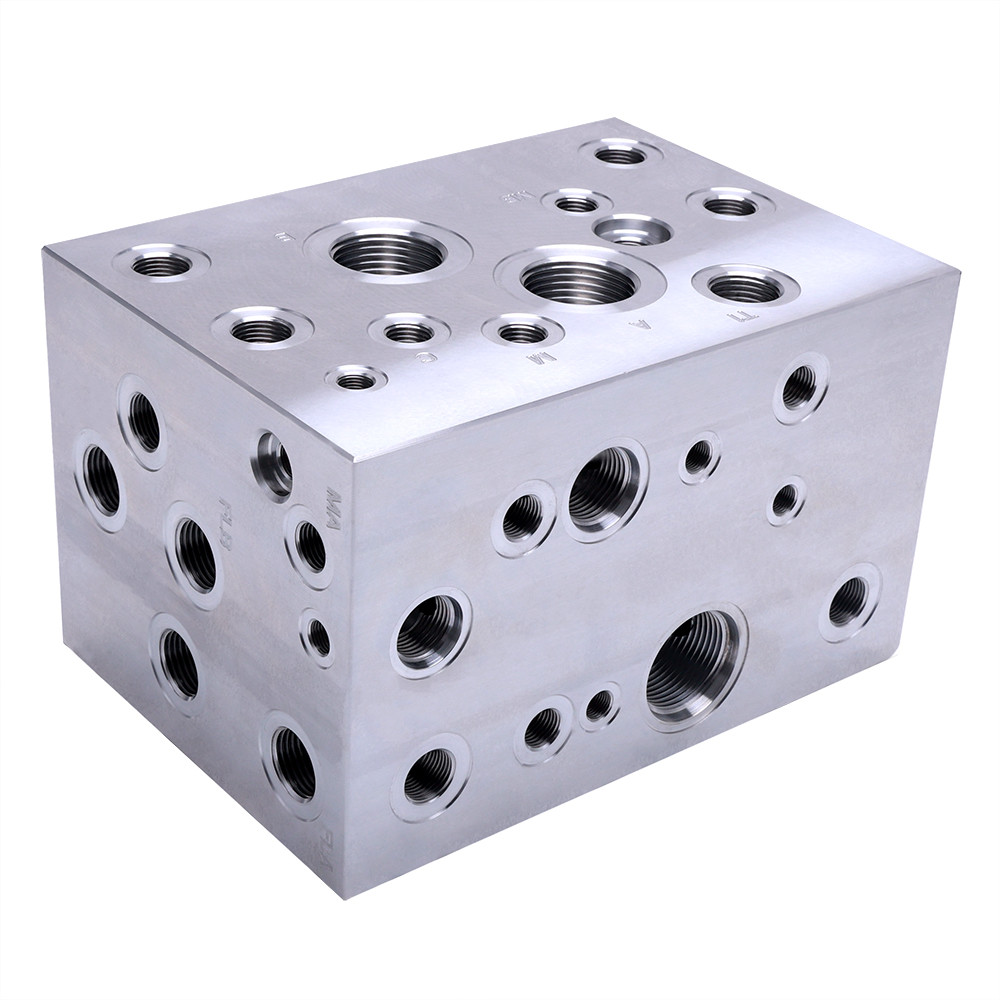

Anwendung von CNC-kundenspezifischen Hydraulikblöcken in Baggern
Hydraulikventilblöcke dienen als zentrale Steuerzentrale in hydraulischen Baggersystemen, verwalten die Ölverteilung, Druck- und Durchflussregulierung und koordinieren die Betriebslogik. Durch die Integration mehrerer Ventilgruppen optimieren sie die Rohrleitungsverbindungen, minimieren Leckagerisiken und ermöglichen eine präzise Steuerung der Baggerfunktionen, einschließlich Graben, Drehen und Bewegen.
Arten und Funktionen von Hydraulikventilblöcken
Hauptventilblock - Hauptbetriebscontroller der Maschine
Der Hauptventilblock bildet den Kern des Hydrauliksystems des Baggers und steuert direkt Richtung, Druck und Durchfluss im Hauptölkreislauf, um den Löffel, den Ausleger, den Arm, die Drehplattform und die Fahrmechanismen zu betreiben.
- Integrierte Komponenten: Hauptrichtungsventile, Hauptüberdruckventile, Überlast-Nachspeiseventile und Durchflussregelventile
- Auslegerbetrieb: Steuert das Heben, Senken und Positionieren und reguliert gleichzeitig die Geschwindigkeit für eine stabile Leistung unter schweren Lasten
- Arm- und Löffelsteuerung: Koordiniert die Armverlängerung/-verkürzung und das Löffelgraben/-entleeren mit Druckausgleich für konstante Leistung
- Rotationsmanagement: Passt die Drehrichtung und -geschwindigkeit der Plattform an und integriert gleichzeitig Pufferventile, um hydraulische Stöße zu minimieren
- Fahrbetrieb: Steuert unabhängig die linke/rechte Kettenbewegung mit Hoch-/Niedriggeschwindigkeitsumschaltung
- Systemschutz: Hauptüberdruckventile stellen den maximalen Systemdruck (30-35 MPa) ein, während Überlastventile Kavitation verhindern
Pilotventilblock - Steuersignalquelle
Unter Verwendung von Niederdrucköl (2-5 MPa) wandelt der Pilotventilblock die Bedienersteuereingaben in hydraulische Signale um, die die Hauptrichtungsventile antreiben.
- Integrierte Komponenten: Pilotrichtungsventile, Pilotüberdruckventile und Rückschlagventile
- Betriebsumsetzung: Wandelt die mechanische Hebelverschiebung in proportionale hydraulische Steuersignale um
- Präzisionssteuerung: Ermöglicht eine stufenlose Geschwindigkeitsregelung durch proportionale Hauptventilspulenverschiebung
- Schaltungsschutz: Pilotüberdruckventile schützen vor Schäden durch übermäßige Betriebskraft
Zusatzventilblöcke - Unterstützung spezieller Funktionen
Diese Ventilblöcke bieten eine dedizierte Steuerung für bestimmte Zusatzfunktionen und arbeiten in Verbindung mit dem Hauptventilblock.
- Rotationspufferventil: Reduziert hydraulische Stöße während der Start-/Stopp-Zyklen der Plattform
- Fahrgeschwindigkeitsbegrenzungsventil: Verhindert schnelle Bewegungen während des Betriebs und ermöglicht gleichzeitig einen effizienten Transport
- Auslegerhalteventil: Behält die Auslegerposition bei, um ein Absinken zu verhindern und die Hebesicherheit zu gewährleisten
- Brecher-/Greiferventil: Steuert Zusatzwerkzeugfunktionen, einschließlich Brecherfrequenz und Greiferbetrieb
Materialien und Auswahlkriterien für Hydraulikventilblöcke
Hydraulikventilblöcke für Bagger müssen hohem Druck (30-40 MPa), häufigen Vibrationen und Ölkorrosion standhalten und gleichzeitig präzise Innendurchgangstoleranzen (≤0,02 mm) einhalten. Die Materialauswahl priorisiert Festigkeit, Druckbeständigkeit, Bearbeitbarkeit und Korrosionsbeständigkeit.
45# Hochwertiger Kohlenstoff-Strukturstahl (Hauptmaterial)
Mit einer Zugfestigkeit von ≥600 MPa und einer Streckgrenze von ≥355 MPa bietet dieses Material eine hervorragende Bearbeitbarkeit und Wirtschaftlichkeit. Die Wärmebehandlung erreicht eine Härte von HB220-250, während das Honen eine Öldurchgangsrauheit von ≤0,8 μm gewährleistet. Wird in über 90 % der Haupt- und Pilotventilblöcke von Baggern verwendet.
27SiMn-Legierungs-Strukturstahl (Hochdruckanwendungen)
Mit einer Zugfestigkeit von ≥835 MPa und einer überlegenen Schlagzähigkeit eignet sich diese Legierung für Hochleistungsanwendungen. Wärmebehandlung und lokale Oberflächenhärtung (HRC50-55) verbessern die Verschleißfestigkeit. Ideal für große Bagger (20+ Tonnen) und brecherspezifische Ventilblöcke.
Aluminiumlegierung (Leichtbaulösungen)
6061-T6-Aluminium bietet 1/3 des Gewichts von Stahl mit ausgezeichneter Korrosionsbeständigkeit nach dem Eloxieren. Obwohl die Zugfestigkeit geringer ist (≥310 MPa), eignet es sich gut in Pilot- und Zusatzventilblöcken für kleinere Bagger (unter 6 Tonnen), die bei ≤20 MPa arbeiten.
Edelstahl (korrosionsbeständige Anwendungen)
304 oder 316 Edelstahl bietet eine außergewöhnliche Korrosionsbeständigkeit in rauen Umgebungen. Trotz geringerer Härte und höherer Verarbeitungskomplexität ist er für Ventilblöcke in Bergbau-, Küsten- und korrosiven Anwendungen unerlässlich.
Fertigungsspezifikationen
| Prozess |
CNC-Fräsen, Bohren, Gewindeschneiden, Schleifen, Polieren, Entgraten |
| Toleranz |
±0,002-±0,005 oder gemäß Kundenspezifikationen mit 100 % QC-Inspektion |
| Oberflächenbehandlung |
Sandstrahlen, Eloxieren, Pulverbeschichten, Beschichten, Polieren, Elektrophorese, Verzinken, PVD-Beschichtung |
| Testausrüstung |
CMM, Höhenmessgerät, Mikrometer, Lehrdorn, Härteprüfer, Rauheitsmessung |
| Spezifikation |
OEM-Service, der sich strikt an Zeichnungen und Mustern orientiert |
| Anwendung |
OEM-CNC-Bearbeitung, Bergbauzubehör, Maschinenkomponenten, LKW-Teile, Autoteile, Industriekomponenten |
| Zeichnungsformat |
2D (PDF/CAD) 3D (IGES/STEP) |
Qualitätssicherung und Fertigungskapazitäten
- Hochqualifizierte Mitarbeiter, die unter strukturierten Managementsystemen arbeiten
- Schnelle Reaktion und Unterstützung für alle Kundenanfragen
- Über 10 Jahre professionelle Fertigungserfahrung, die die Produktqualität sicherstellt
- Erhebliche Produktionskapazität zur Erfüllung der Mengenanforderungen
- Strenge Qualitätsstandards, die in hygienischen Produktionsumgebungen eingehalten werden
- Umfassender Qualitätskontrollprozess:
- Wareneingangskontrolle (IQC) - Rohmaterialprüfung
- Prozessbegleitende Qualitätskontrolle (IPQC) - Inspektionen in der Fertigungsphase
- Endkontrolle (FQC) - Validierung der Fertigwaren
- Ausgangskontrolle (OQC) - 100 % Vorversandprüfung
- Engagierter Kundendienst und Support
Zusammenfassung
Das Design und die Materialauswahl von Hydraulikventilblöcken kombinieren funktionale Anforderungen mit Betriebsbedingungen. Hauptventilblöcke priorisieren Festigkeit und Druckbeständigkeit unter Verwendung von 45# oder 27SiMn-Stahl, Pilotventilblöcke gleichen Präzision und Kosten mit 45# Stahl aus, während Zusatzventilblöcke Stahl oder Aluminium je nach Werkzeuganschluss und Gewichtsüberlegungen verwenden. Verarbeitungstechniken, einschließlich Wärmebehandlung und Honen, wirken sich entscheidend auf die Leistung aus, wobei unzureichende Öldurchgangspräzision oder Oberflächenqualität zu Betriebsproblemen und Leckagen führen kann.
